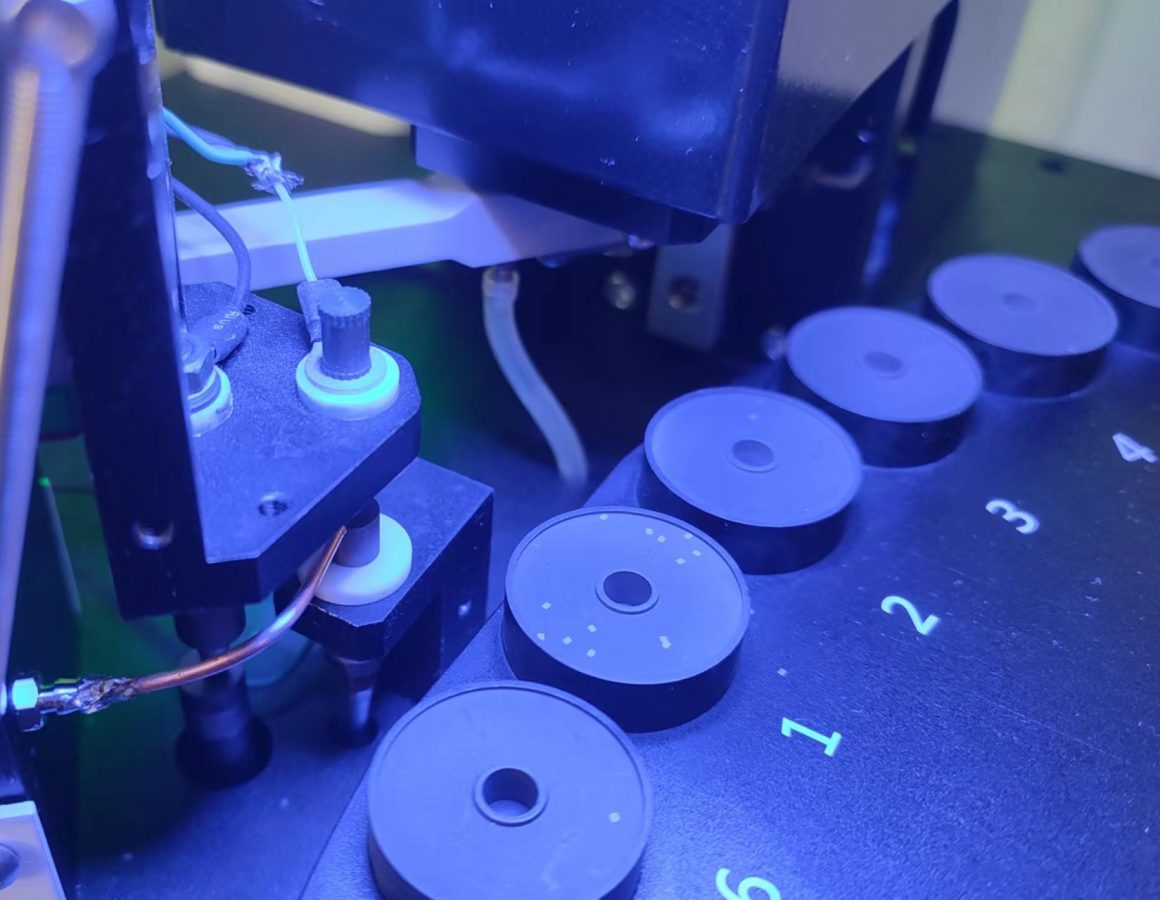

B01倒邊自動測頻機

替代人工手動抽測頻率
一次最多測量36筒
CCD拍照識別晶片位置
電極高度自動調整
同時測量主振、ΔS1、ΔS2、ΔF
測量速度快，約1.6秒/片(主頻)，2.1秒/片（主頻+DF/DS）
一鍵導出或上傳數據報表

B02倒邊稱片機

替代人工倒邊前稱晶片
適用尺寸：5032及以下
稱料效率：20~60秒/筒 (根據尺寸、頻率、數量、公差、環境而異，大多數規格在此范圍)
稱料精度：±5mg (2016約20PCS）
天平精度：萬分之一克
杯子數量：24、36可選
CCD識別晶片短少并自動補料
防風罩，避免氣流對天平影響

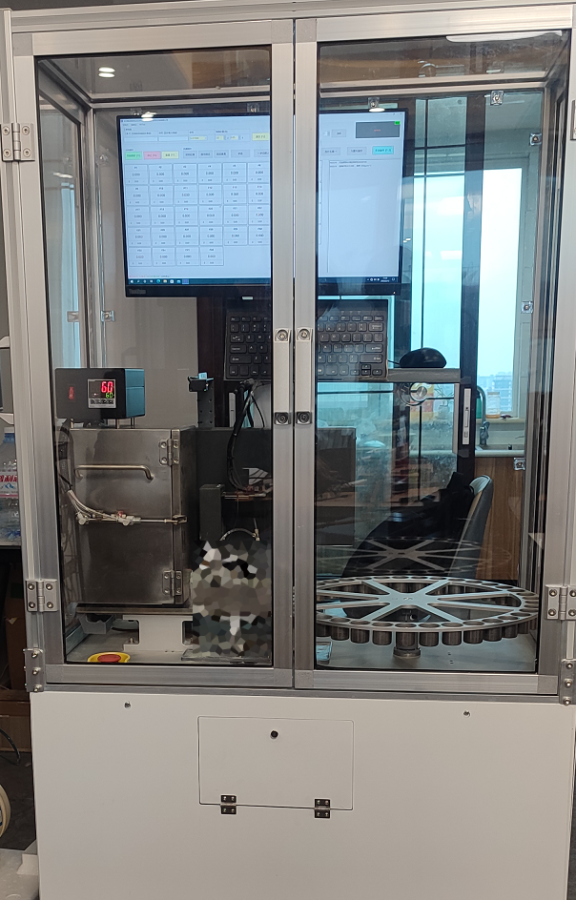

B03 倒邊稱砂機

替代人工稱砂
杯子數量：36 個標配，另有29 個大杯可選
稱重范圍：0~12g（標配），0~20g（大杯）
稱砂效率：10~30秒/筒 (根據重量、公差、環境而異，大多數規格在此范圍)
最高稱砂精度：±0.01g
天平精度：千分之一克
出色的防砂防塵設計

B04 石英晶片頻率分選機 （新上市）

高速度，高準確性，高作業連續性，低丟片率，高性?xún)r(jià)比
可測量主頻、DF、DS

B05 晶片自動腐蝕機

按設定自動抓杯倒杯腐蝕
杯子數量40個
可容納6個Φ90或4個Φ120提籃
提籃可旋轉和拋動，且參數可完全自定義
機械電氣部分和酸氣做了隔離，壽命更長
可接入晶研提供的《腐蝕作業系統》，系統計算的剩余時間可直接設定到機器上

B06 倒邊自動換砂機

可配套B02倒邊稱片機和B03倒邊稱砂機使用。效率高、壽命久、占地面積小，性?xún)r(jià)比高。

研發中，敬請關注….

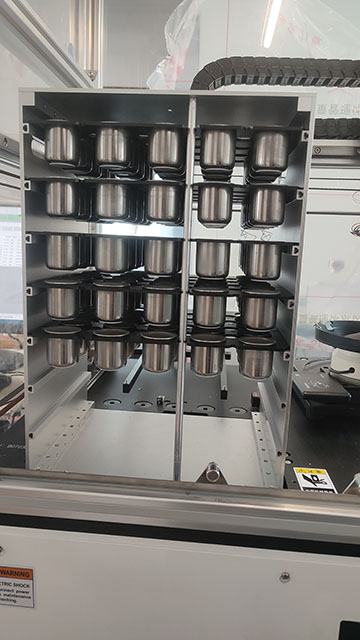

B07 晶片出貨稱重機

該機器用于入庫或出貨前，把不同頻率段的晶片，按照設定的數量稱重分開。

機器有1 個上料盤，容納25 個杯子，可一次放入最多25 個頻碼段的晶片。

機器有6 個下料盤，最多容納150 個杯子，用于盛放稱重后的晶片。

杯子配備N(xiāo)FC 電子射頻標簽，稱重時會識別并記錄每一個杯子作業過程，使稱重過程全稱可追溯。

集成標簽打印系統，配合NFC電子射頻標簽打印標簽，確保標簽正確。

稱重效率：30~90 秒/杯（根據數量、精度、環境而異，大部分在1 分鐘內完成）

稱重精度：+/-5~10PCS （3225），+/-10~20 PCS (2016、1612)

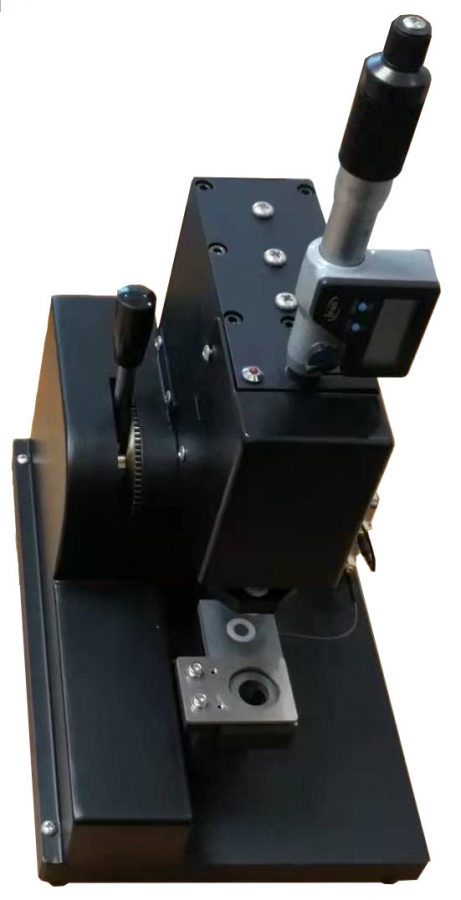

P01 晶片手動測試臺

高性?xún)r(jià)比
觸點方便打磨
小巧精致
滑軌防塵

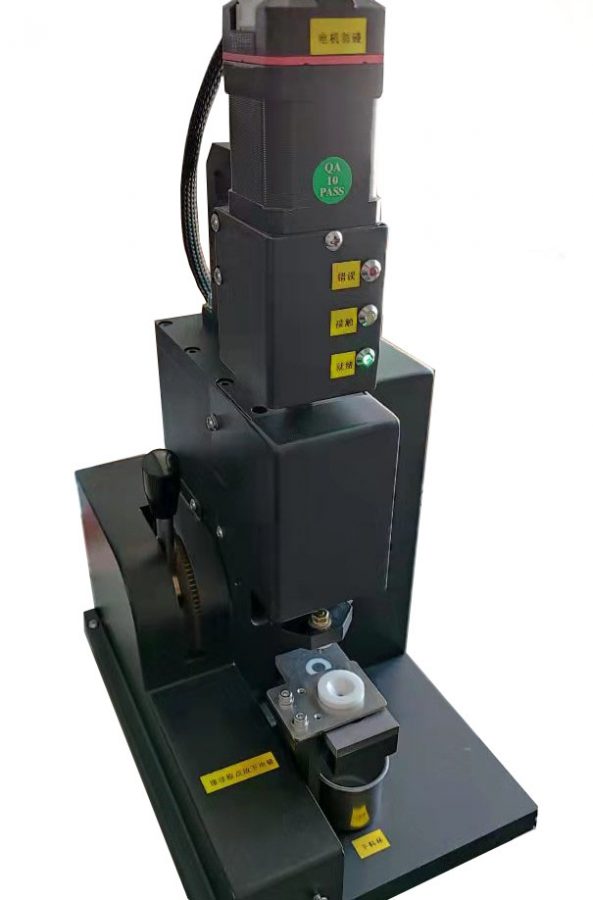

P02 晶片自動測試臺

把手動測試臺的千分尺替換為高精度步進電機
實現電極高度的自動調整
可測量晶片厚度，進而自動設置網絡分析儀的中心頻率，應用在腐蝕，可以避免測量到副波
可集成到《腐蝕作業計算系統》

P03 晶片/治具甩干機

筒壁、筒底加熱，溫度可設定
變頻器設定轉速
觸屏啟停、設定時間、監控狀態

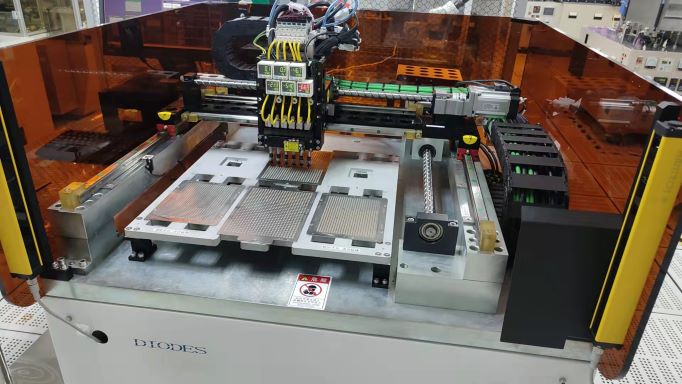

X01 B03高速移載機

用以從FA盤子移載到SM盤子
超高速度：18K/小時
高插入率：99.8%
帶有真空檢測，保證SM盤中物料連續
適用尺寸：3225、2520、2016、1612、1210

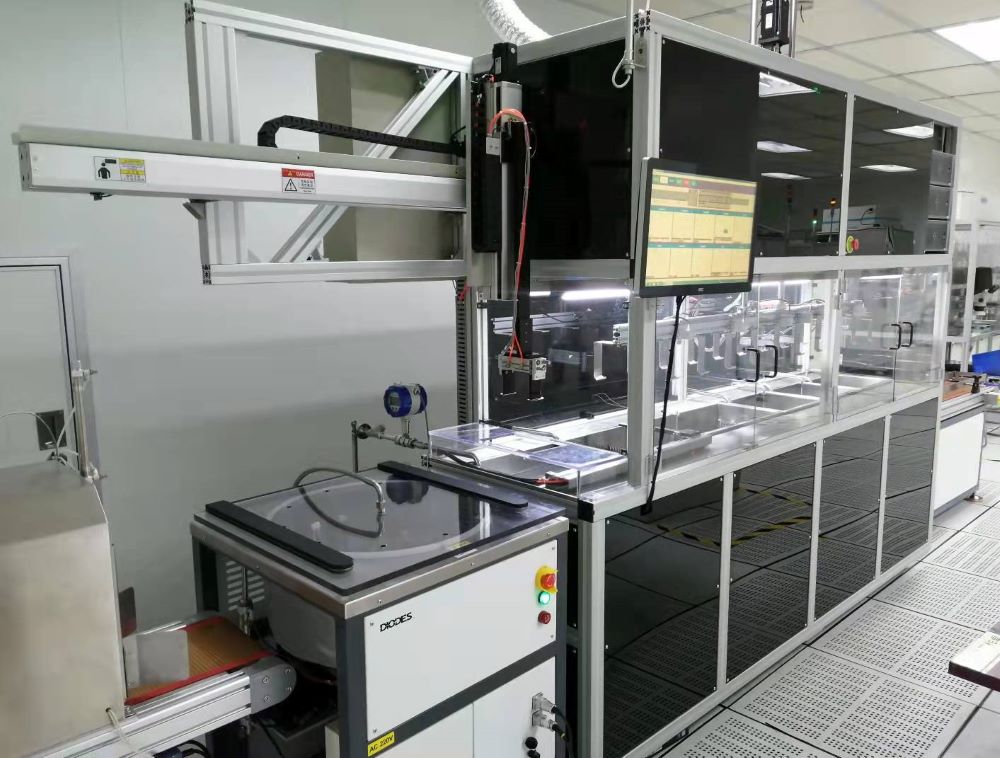

X02 SMD晶片清洗線

用以晶片排入Mask后的清洗
由上料機、多槽清洗機、脫水機、隧道爐、下料機5部分連接而成
治具在各部分自動搬運
溶劑自動配置并按設定自動更換
脫水機和隧道爐充入氮?dú)?，下料機裝有HEPA，避免污染
離心脫水并烘烤，避免使用酒精

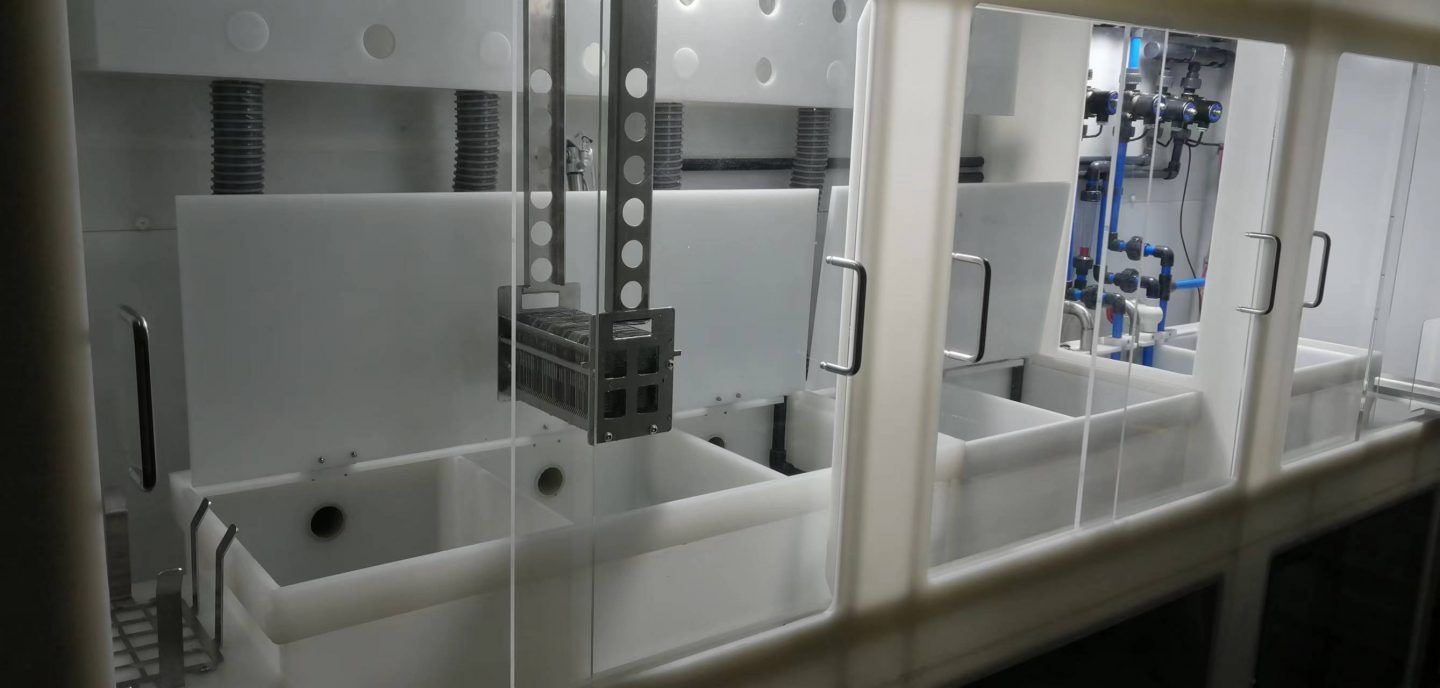

X03治夾具清洗機

用以清洗Mask上的銀和鉻。
有兩個藥水槽，其后都跟有噴淋。
藥水槽都是有蓋子密閉的，必要時機器自動開閉蓋子。
藥水槽和機器帶有排氣，配合藥水槽的蓋子，避免酸氣外溢，車間內聞不到酸氣的味道。
超聲波溢流清洗，保證Mask干凈。
配套甩干機，把清洗后的Mask甩干。

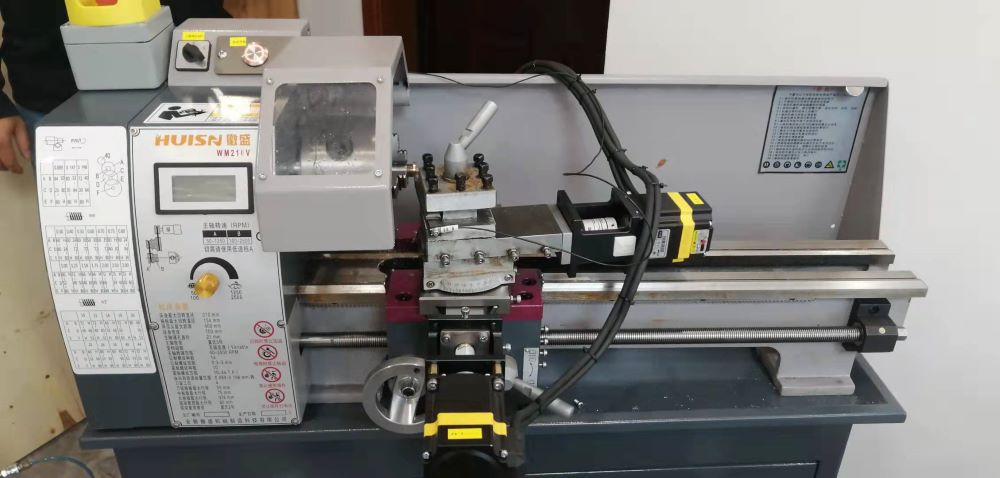

X04 滾焊電極頭自動車削機

簡單實用，車削量可設定，保證車削量穩定，提高電極頭壽命。保證電極頭真圓度。

X05 LID自動消磁機

按照設定次數自動執行消磁，避免人工消磁不確定性，確保消磁過程穩定可靠。

軟件產品

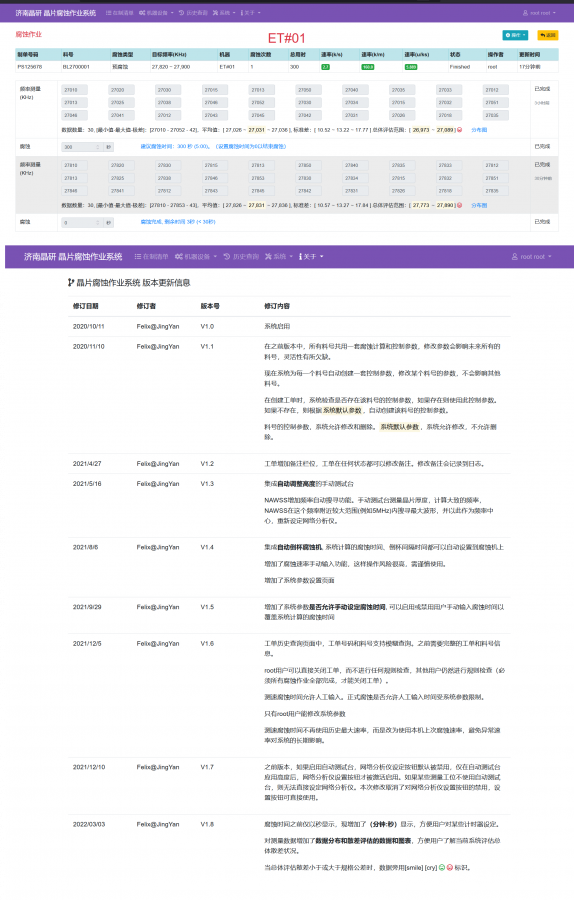

晶片腐蝕作業系統

管理腐蝕作業，自動采集頻率數據，統計分析，預測剩余腐蝕時間。預測的精度非常高，可直接使用。系統可集成自動腐蝕機、網絡分析儀和自動測試臺，進而組成一個完成的石英晶片腐蝕方案。

晶片倒邊作業系統

管理倒邊作業，集成倒邊自動測頻機，測量數據可一鍵上傳至系統。系統還提供了數據統計分析，預測剩余倒邊時間的功能。

晶片手動頻率測量程序

測量晶片主頻、DS（DS1/DS2）、DF，收集測量數據并生成Excel報表。可集成多種測頻設備：Aglient E5100、HP 87510A、AdvanTest R3755、S&A 250B。操作簡單，自動設定測頻儀器，自動采集數據?？捎糜诘惯叀⒊鲐?、進料檢驗等流程。

250B檔案管理系統

管理各個站別（BP、AM、FA、SM、FT、FQC）的250B測量檔案。系統根據規格書自動生成測試檔。掃描條碼可自動下載并打開所需的測試檔。
